玻璃精馏设备【FDG-L系列】
玻璃款FDG-J系列精馏装置，系统容积覆盖1~200L，专为工艺开发、中试放大及小规模试生产设计。
这款精馏装置采用高硼硅玻璃与PTFE材质，具备卓越的化学耐腐蚀性和全程可视化特性，适用于制药、精细化工、香精香料、电子化学品等领域的高纯度分离需求。系统容积覆盖1~200L，支持常压、减压及高温精馏，是实验室向工业化过渡的理想设备。
所属分类：
产品中心
玻璃款精馏装置
精馏设备
- 产品详情
- 参数
- 参数表
- 资料下载
- 案例展示
- 产品特点
-
型号 FDG-1L FDG-2L FDG-3L FDG-5L FDG-10L FDG-20L 沸腾容器尺寸 Liter 1 2 3 5 10 20 加热温度范围 ℃ RT/+380 RT/+380 RT/+380 RT/+380 RT/+380 RT/+380 加热功率 w 530 650 730 1100 2100 3000 搅拌转速 rpm 50......1800 50......1800 50......1800 50......1800 50......1800 50......1800 柱直径 mm 30 30 30 30 30 35 柱高度 mm 1000 1000 1000 1000 1000 1000 冷凝面积 ㎡ 0.1 0.1 0.1 0.1 0.1 0.1 集液瓶数量 Qty 2 2 2 2 2 2 集液瓶容积 L 1 1 1 2 2 5 选配 [公用设备] ①冷凝器温度控制器[DC系列，-5~95℃] ②高精度真空计[RO-54] ③防腐蚀真空泵[GM] ④真空控制器 ⑤旋片式真空泵[EV] ⑥干式螺杆泵[LG] ⑦填料类型[不锈钢西塔环，陶瓷拉西环，玻璃弹簧，不锈钢三角] ⑧低温干冰液氮冷阱 ⑧低温冷阱+低温冷机 选配 [系统升级] 真空隔热层精馏柱 夹套隔热层（通导热流体）精馏柱 真空隔热层精馏柱+膨胀环 顶置搅拌器+磁力耦合密封 真空镀银隔热层精馏柱 PLC控制系统 真空镀银隔热层精馏柱+膨胀环 定制化系统设计 -
- 实验级玻璃精馏系统，沸腾容器总容积1~20L，适合工艺探究；
- 化学兼容性：高硼硅玻璃、PTFE对大多数酸、碱及有机溶剂具较好兼容性，可安全处理多种化学物质，避免污染样品；
- 可视化过程：精馏过程全程可视（如气液流动、填料状态），便于实时监控分离效果、调整参数（如回流比）或及时处理异常；
- 工艺兼容性：可耐受高温操作（通常≤350℃），适用于常规蒸馏及高温精馏过程。支持
- 压、真空操作（空载状态下真空度可达到50Pa以下），降低沸点以处理热敏性物质（如维生素、天然精油）；
- 多种柱类型：标配精馏柱含电加热保温层，柱直径包括30mm、35mm、40mm, 各部分标准化为1m，可提供其它类型的精馏柱以及非标长度；
- 填料种类多样：标配ø6×18mm玻璃弹簧填料，理论塔板为10~15/米，也可搭配不同填料（θ环散堆填料、玻璃拉西环填料、三角螺旋填料、鲍尔环填料、规整填料），适应高纯度分离需求；
- 系统易清洁：光滑表面不易残留物料，清洗简便（常用溶剂或清洁剂即可），减少交叉污染风险；
- 精馏塔减压操作，压力需稳定精确控制，可以根据客户需求自动设定需要的真空度 [选配]
工作原理
FDG-L系列玻璃精馏实验装置主要是用于实验室小试及中试研发与模拟，设备主体部分是由塔釜再沸器、精馏塔、精馏头、接收罐、回流比阀门、四氟阀门及管路等重要部分组成，这套系统具备常压或减压操作，减压操作时对整套装置的密封性要求比较高，在实验操作过程中，压力的波动会影响整个实验稳定，所以该系统玻璃连接部分全部采用高真空连接方式。
产品优势
-
-
- 01 沸腾容器总容积1~20L
- 02 高硼硅玻璃、PTFE具较好酸碱兼容性
- 03 标配Ø6×18mm玻璃弹簧填料
- 04 精馏柱集成电加热保温层, 耐受温度≤350℃
- 05 支持常压至50Pa高真空操作
- 06 支持非标定制，适配不同实验场
-
产品特点
| |
产品细节

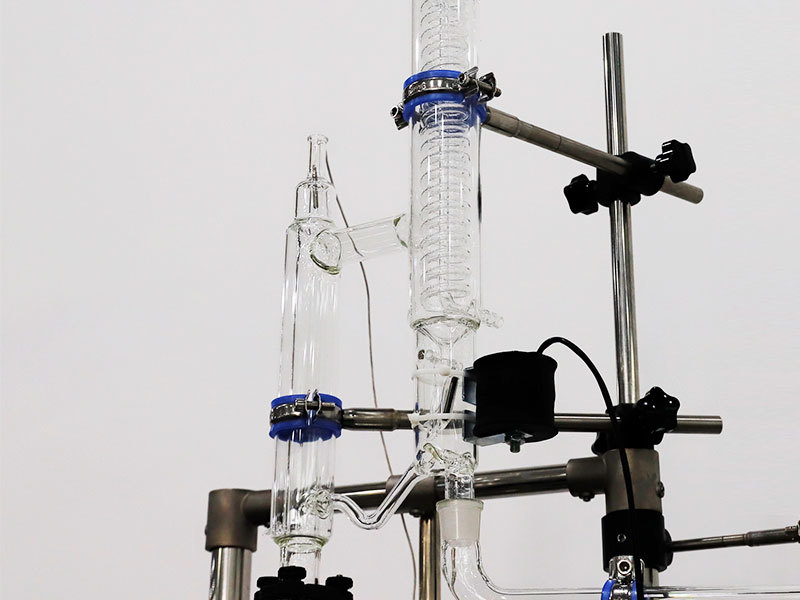

精馏头

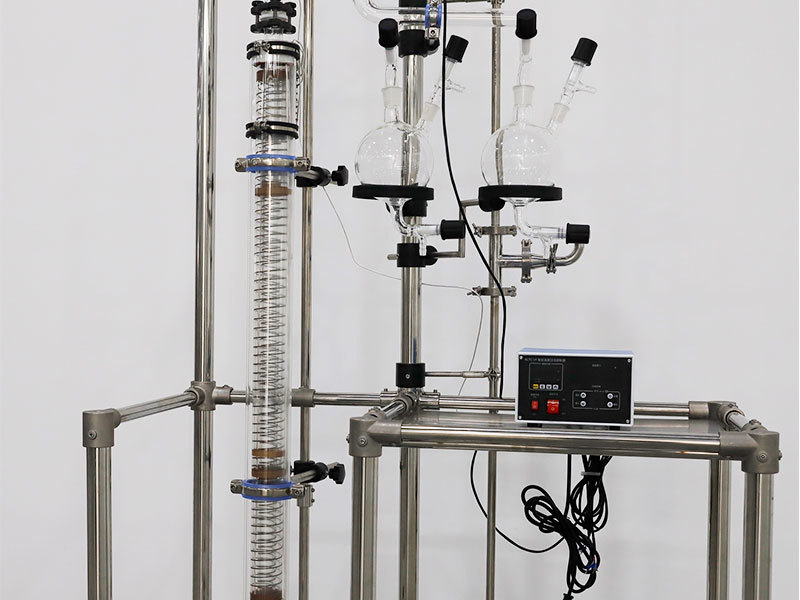

精馏柱

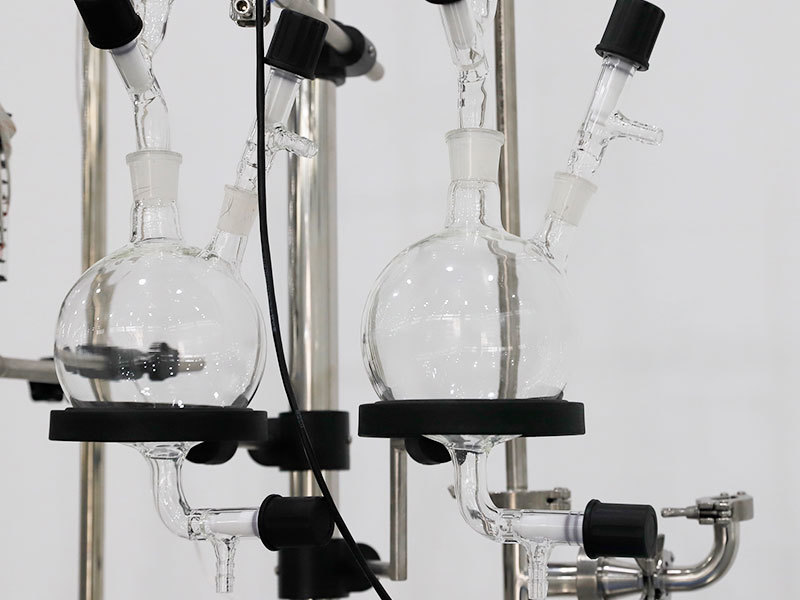

馏分收集器
电磁回流阀

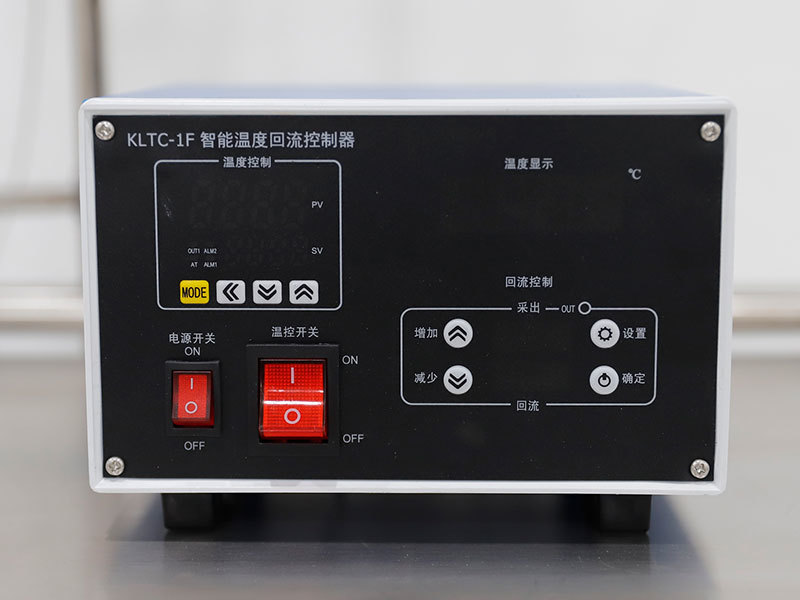

回流比控制器
加热套
产品升级
上海来元提供多样化且细致的产品升级配置和定制服务，满足客户的多样化需求。关于更多的升级细节，请前往“参数表”模块查看。
多级系统
定制化结构

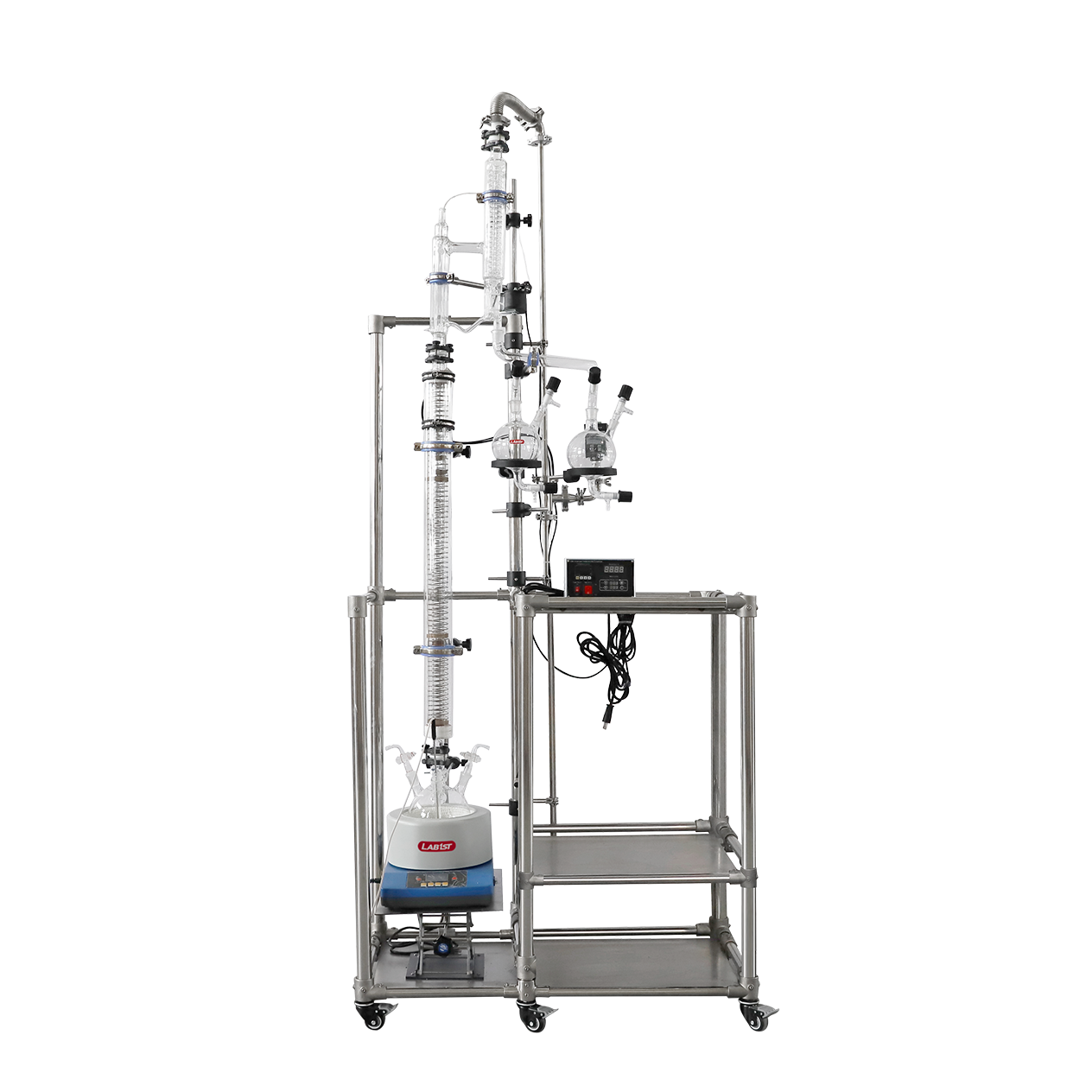

FDG-L系列精馏装置
FDG-L系列精馏装置
